원래 장소:
중국
브랜드 이름:
Lishunyuan
인증:
CE
모델 번호:

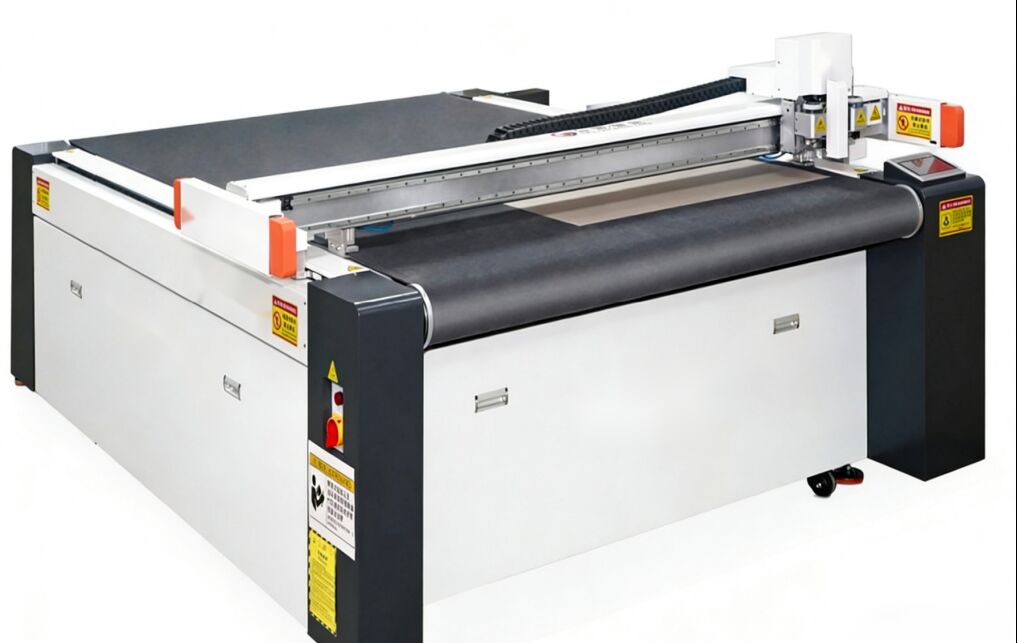

LY-PK-1816RM
회색 판지, 종이 판지, 골판지, EVA 등을 포함한 광범위한 재료와 호환됩니다.
다기능 설계는 절단, 주름, 홈 파기, 반절단을 통합하여 하나의 기계로 여러 응용 분야에 적합합니다. 포장 상자 및 종이 샘플 제작에 이상적이며 소량 생산도 지원합니다.
기능
|
|
통합 강철 프레임은 두꺼운 고탄소강으로 용접되어 장기간 고속 작동 시 변형이나 진동이 없습니다. 안정적인 기계 성능을 제공하여 절단 정확도와 기계 수명을 보장합니다. |
|
|
재료 크기에 따라 진공 영역을 지능적으로 활성화하는 내장형 흡입 시스템은 더 강력하고 균일한 고정력을 제공하며 시트 평탄도를 크게 향상시킵니다. 가장자리 들림 및 이동을 방지하며 얇고 두꺼운 판지 모두에 적합합니다.
|
|
|
두 개의 독립적으로 구동되는 작업 헤드를 통해 여러 도구를 연속적으로 작동할 수 있으며 도구는 모듈 간에 교체 가능합니다. 따라서 하나의 기계로 절단, 주름, 홈 파기, 플로팅을 처리할 수 있습니다. 최대 절단 두께 50mm로 골판지, 회색 판지, 종이 판지, 얇은 폼, 가죽 및 기타 시트 재료와 호환되어 일상적인 샘플 제작 요구를 충족합니다.
|
|
별도 작동 테이블 |
내장된 자동 도구 설정 시스템은 도구 교체 후 원터치 자동 설정 및 길이 보상을 가능하게 하여 수동 보정이 필요 없습니다. 이를 통해 높은 정밀도로 빠른 전환을 보장합니다. 고정밀 서보 구동 전송 시스템은 ±0.05mm까지의 절단 정확도를 제공하며 깨끗하고 버 없는 가장자리를 생성합니다.
|
|
|
CAD, AI 또는 DXF 파일을 직접 가져와 클릭 한 번으로 절단 경로를 생성할 수 있어 기계가 학습 곡선 없이 복잡한 모양을 절단할 수 있습니다. |
|
별도 작동 테이블 |
주요 부품은 먼지와 파편으로부터 보호되어 고장률이 낮고 일상적인 유지보수가 간단합니다. 또한 낮은 에너지 소비는 환경 친화적이고 비용 효율적인 작동을 보장합니다. 지능형 경로 최적화는 빠른 처리를 가능하게 하여 샘플 제작 주기를 단축하고 고객 샘플 요청에 신속하게 대응할 수 있습니다. |
기능 예시
|
|
1. 홈 파기 (V/U 홈) V/U 홈 전환 가능, 단단하고 부드러운 재료를 위한 원스텝 성형. |
|
|
2. 반절단 다이 커팅 반절단 다이 커팅, 쉽게 찢고 연결하는 부분을 위해 상단 레이어만 절단. |
|
|
3. 주름 균일한 주름, 접을 때 갈라지거나 주름지지 않음. |
|
|
4. 전체 절단 다이 커팅 금형 불필요, 정밀한 전체 관통 절단, 소량 샘플링에 적합. 얇은 종이에 주름 없이, 두꺼운 종이에 가장자리 터짐 없이 고정밀 절단.
|
|
|
5. EVA 절단 특수 논스틱 커터, 부드럽고 깨끗한 EVA 절단.
|
|
|
6. 골판지 절단 통합 절단, 주름, 슬롯 가공으로 상자 구조의 정확한 재현.
|
|
|
7. 접착 라벨 절단 정밀 제어 깊이 다이 커팅으로 종이와 접착층만 절단하고 라이너는 그대로 둡니다.
|
|
|
8. 폼 절단 복잡한 윤곽 모양의 고정밀 절단 가능, 다양한 포장 삽입물 가공에 적합. 기술 사양 |
|
1500mm/s
|
최대 절단 속도
|
|
1200mm/s
|
작업 정확도
|
|
±0.05mm
|
작업물 두께
|
|
50mm
|
유효 작업 크기
|
|
L1800mm*W1600mm
|
전원 공급 장치
|
|
380V±10%
|
총 전력
|
|
7.
|
5KW기계 치수
|
|
L2770*W2580*H1330mm
|
구성 체크리스트 선택
|
1, 표준 구성
사진
|
이름 |
소개 |
회색 판지 홈 파기 도구 |
|
|
고급 6축 고속 모션 제어 시스템: 독자적인 지적 재산권, 정밀한 절단 헤드 움직임, 부드러운 곡선 모션.
|
고주파 전기 진동 칼 |
|
|
내장형 고주파 Maxon 모터, 최대 18,000 RPM, 특수 경화 텅스텐 강철 블레이드 장착. 다양한 단단하고 두꺼운 재료(예: 골판지, 벌집 판지, KT 보드, PVC 폼 보드)를 빠른 속도로 부드럽고 깔끔한 가장자리로 쉽게 절단합니다.
|
드래그 나이프 도구 |
|
|
두께 ≤5mm 재료에 적합. 진동 칼보다 빠른 절단 속도.
|
|
|
별도 작동 테이블 |
다양한 폭의 네 가지 주름 휠 사용 가능. 다양한 골판지 및 종이 판지에 완벽한 주름을 만듭니다. PVC 주름용 옵션 PVC 주름 휠.
|
플로터 펜 |
|
|
중성 펜 1개 및 유성 펜 1개. 종이/판지 재료에 그리기 및 기계 정밀 디버깅에 사용됩니다.
|
|
|
2mm 진동 도구 |
유연하고 안정적인 데이터 전송, 강력한 자동화 확장성. 원격 업그레이드 및 유지보수 지원, 로컬 영역 네트워크 내에서 기계 제어 및 파일 호출 가능.
|
|
|
2mm 진동 도구 |
고성능 통합 회로 컨트롤러(컴퓨터 마더보드 플러그인 카드 아님). 일반 컴퓨터(노트북 포함)에 연결 가능 - 전용 고성능 PC 불필요. 컴퓨터 고장 시 일반 컴퓨터로 쉽게 교체하여 기계 작동 가능.
|
|
|
별도 작동 테이블 |
간단하고 우아한 안전 충돌 방지 설계. 민감한 반응의 내장형 적외선 광 커튼 장치로 작업자 안전 및 안정적인 기계 작동 보장.
|
|
|
별도 작동 테이블 |
업계 최초 항공 등급 벌집 알루미늄 플레이트 사용: 견고하고 내후성이 있으며 평탄도가 높고 하중이 가해져도 쉽게 변형되지 않습니다. 내부 벌집 구조를 통한 부드러운 공기 순환. 옵션 구역별 진공 흡입 - 강력한 공기 흐름과 높은 고정력. 다공성 PVC 작업대는 더 나은 주름 결과를 제공합니다. |
터치 스크린 |
|
|
터치 스크린을 통한 칼 깊이 및 압력의 디지털 미세 조정 및 사전 설정 저장. 편리한 기계 제어를 위한 다양한 절단 매개변수 설정.
|
에어 펌프 모듈
|
|
|
강력한 진공 에어 펌프 모듈이 작업대에 재료를 단단히 고정하여 모션 제어 시스템을 통한 개인 맞춤형 제품 처리 가능.
|
레이저 위치 지정 모듈
|
|
|
듀얼 커서 위치 지정 모듈을 통해 수동 2점 위치 지정을 사용하여 인쇄된 재료를 빠르고 정확하게 절단할 수 있습니다.
|
작업대 감지 |
|
|
작업대 감지 모듈을 통한 작업대 평탄도 데이터 자동 감지. 플랫폼 정밀 보상을 위한 제어 센터로 피드백, 일관된 평탄도 달성.
|
2. 표준 구성 |
사진
|
이름 |
소개 |
회색 판지 홈 파기 도구 |
|
|
회색 판지 홈 파기를 위해 특별히 설계되었습니다. 다중 각도 조절 가능: 0°~135° 자유롭게 조절 가능.
|
종이 판지 홈 파기 도구
|
|
|
종이 판지 홈 파기를 위해 설계되었습니다. 작업대에 자체 적응하며 관통 방지 설계. 종이 판지에 대한 고정밀 홈 파기를 쉽게 달성합니다.
|
V-CUT 홈 파기 도구 |
|
|
S
|
허니콤 보드, KT 보드 및 기타 여러 재료의 홈 파기를 지원하며 각도 조절 가능 0°~120°액자 홈 파기 도구 |
|
|
고정 90° 홈 파기, 액자, 유연한 판, 흡음 보드 등에 90° 각도 홈 파기를 위해 특별히 설계되었습니다.
|
키스컷 도구 |
|
|
자가 접착 재료, 광고 백라이트 필름 등의 키스컷(부분 관통)을 위해 설계되었습니다. 정밀 카메라 등록 시스템과 함께 사용하면 복잡한 불규칙한 모양을 쉽게 절단할 수 있습니다.
|
|
|
2mm 진동 도구 |
2mm 진동 스트로크의 폼 진동 절단 도구, EPE 진주 폼, EVA 폼, 스펀지 등 최대 50mm 두께의 폼 재료 절단을 위해 특별히 설계되었습니다.
|
카메라 등록 시스템 |
|
|
카메라 등록 시스템을 통해 인쇄된 재료를 빠르고 정확하게 절단합니다. 통합 QR 작업 정렬 모듈은 다양한 제품 배치로 소량 생산을 위한 자동화된 작업 설정을 가능하게 합니다.
|
|
|
별도 작동 테이블 |
컴퓨터를 편리하게 배치할 수 있는 독립적인 작동 테이블. |
