원래 장소:
중국
브랜드 이름:
Lishunyuan
인증:
CE
모델 번호:
LY-DS650

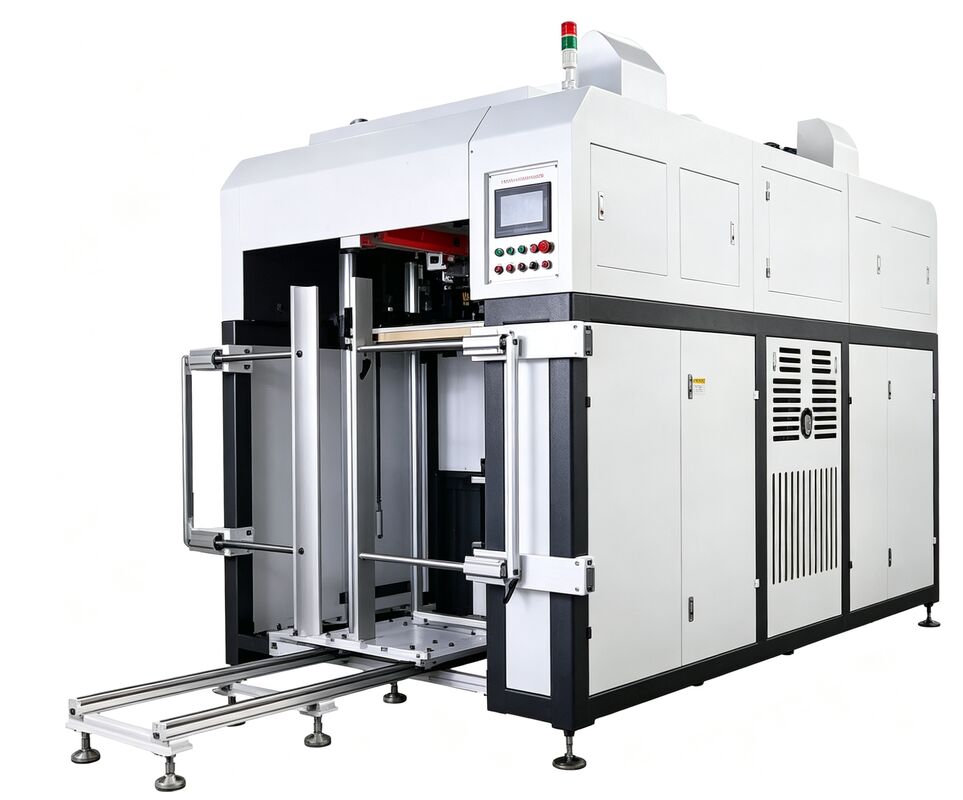

LY-DS650 완전 자동 다이커팅 기계는 재료 리필을 위한 가동 중지 시간을 없애고 지속적인 고속 생산을 보장하는 혁신적인 원형 공급 기술을 갖추고 있습니다. 지능형 원터치 금형 조정 기능은 제품 치수에 따라 공급 위치를 자동으로 보정하여 설정 시간을 대폭 줄이고 수익성을 높입니다.
공압식 다이 잠금 시스템과 안전 인터록이 장착된 이 기계는 다이 플레이트를 단단히 고정하여 작동 중 느슨해짐을 방지하고 정확한 등록을 보장하며 안전 위험을 제거합니다. 안정적이고 진동이 적은 성능과 공급 및 조정을 위한 외부 안전 제어 기능이 내장되어 작업자를 보호하는 동시에 안정적인 작동을 제공합니다.
클라이언트 병목 현상 및 부족 분석
|
|
|
|
|
|
|
타이 포인트 디자인의 장점 |
타이 포인트 디자인의 단점 |
|
1. 생산 공정의 무결성을 보장합니다. 다이 커팅 후 완제품과 폐기물은 완전히 분리되거나 흩어지지 않습니다. 이는 안정적인 시트 이송을 보장하고 용지 공급, 배송 및 상자 접착을 포함한 후속 절차의 원활한 작동을 보장하여 흩어져 있는 시트로 인한 장비 가동 중지 시간 및 제품 거부를 방지합니다. |
1. 후속 처리 절차를 강화합니다. 제품과 폐기물을 연결하는 지점에는 전문 장비를 사용하여 수동으로 분해하거나 폐기물을 제거해야 하므로 후속 작업의 복잡성과 인건비가 더욱 증가합니다. 비연결 프로세스에 비해 효율성이 훨씬 낮습니다. |
|
2. 폐기물 제거 및 후처리의 효율성을 향상시킵니다. 연결 지점을 통해 폐기물이 스트리핑 스테이션에서 순서대로 떨어질 수 있으며 흩어진 폐기물이 장비를 방해하는 것을 방지할 수 있으며 이는 특히 자동 다이 커팅 기계에 적합합니다. |
2. 가장자리 결함이 발생하기 쉽습니다. 연결 지점이 파손된 후에도 제품 가장자리에 돌출부, 버 또는 노치가 남아 있습니다. 부적절한 설계는 성형 후 결함이 노출되어 외관 품질에 영향을 줄 수 있습니다. 어떤 경우에는 2차 손질이 필요해 인건비가 더 높아지는 경우도 있다. |
| 3. 저렴한 비용과 성숙한 기술. 연결점을 만들려면 추가 장비 없이 다이커터에서 간단한 노치 가공만으로 시트 비산 문제를 효과적으로 해결할 수 있습니다. 업계에서 일반적으로 사용되는 저가형 솔루션입니다. |
3. 어려운 연결점 제어: 연결점의 너비, 수량 및 위치는 정밀한 조정이 필요합니다. 연결 폭이 지나치게 넓으면 폐기물 제거가 어렵고 가장자리가 손상될 수 있습니다. 지나치게 좁은 연결은 다이 커팅 중에 조기 파손 및 시트 비산을 유발하여 다이 제작 및 기계 디버깅에 대한 요구 사항을 높입니다. |
|
4. 프로세스 호환성 제한: 초박형, 고강성 소재나 특수 적층 소재의 경우 접합부에서 찢어짐과 박리 현상이 쉽게 발생합니다. 전자 액세서리와 같은 고정밀 제품의 경우 잔여 연결 자국도 애플리케이션 성능에 영향을 미칩니다. |
|
장비 특징
|
|
1200mm 고순환 공급 플랫폼 보드 단일 로딩은 장기간 연속 생산을 가능하게 하고, 작업자의 공급 노동 강도를 줄이고, 재료 리필을 위한 가동 중지 시간을 효과적으로 줄이고, 생산 효율성을 크게 향상시킵니다.
|
|
터치스크린 인간-기계 인터페이스 작동하기 쉽습니다. 제품 치수를 입력하기만 하면 기계가 자동으로 공급 및 수신 위치를 교정합니다. 신속한 금형 설정을 위해 생산 요구 사항에 따라 매개 변수를 유연하게 조정할 수 있습니다. 20ims 단위로 시간을 설정합니다.
|
|

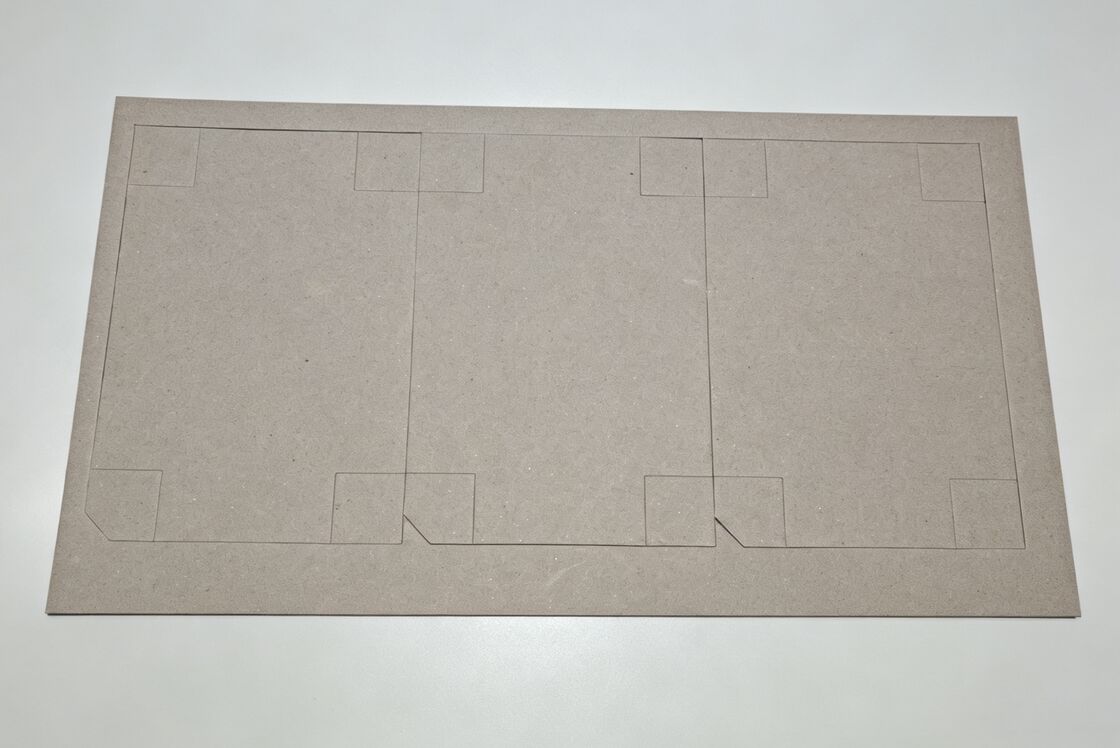

회색 보드, 흰색 판지, 판지 등 세 가지 재료에 최적화된 다이 커팅 도구입니다. 수직 커팅 엣지와 우수한 성능으로 사전 스코어링 없이 하프 컷팅 및 풀 브레이크 컷팅을 실현합니다. 절단면은 매끄러우며 버나 돌출부가 없습니다. 다이커팅 후에도 회색 보드는 통합된 상태를 유지하고 떨어져 나가지 않아 폐기물 제거가 용이합니다.
|
|
양쪽의 편심 기어와 토글 레버 메커니즘은 모터의 동력을 플래튼의 상하 이동으로 전환하여 다이 커팅에 필요한 높은 압력을 생성합니다. 이것이 판지의 절단 및 주름을 만드는 데 필요한 동력입니다.
|
|
메인 드라이브 메커니즘(플라이휠 및 편심 샤프트); 플래튼의 수직 왕복 운동에 동력을 공급합니다. 안정적이고 높은 톤수의 다이커팅 압력을 제공합니다. 진동을 줄이고 작동 안정성을 향상시킵니다.
|
|
다이커팅 플레이트는 상부 플랫폼에 단단히 눌러져 작동 중 변위 및 풀림을 방지하여 높은 다이커팅 등록 정확도를 보장합니다. 기존 볼트 잠금과 비교하여 공압식 압력 플레이트를 사용하면 원클릭 잠금 및 잠금 해제가 가능하므로 다이 변경 및 기계 설정 시간이 크게 단축됩니다.
|
|
잠금 실린더에는 인터록 기능이 장착되어 있습니다. 다이 플레이트가 완전히 고정된 후에만 기계가 다이 커팅을 시작하므로 다이 풀림으로 인한 장비 고장 및 안전 사고를 예방할 수 있습니다.
|
|
안전 보호 장치: 시트 로드, 조정, 위치 지정, 공급 및 수령 등을 모두 기계 외부에서 수행할 수 있습니다. 작업자의 안전을 보호합니다.
|
비교
| 비교항목 | 수동 다이커팅기 | LSY다이커팅 머신 |
| 생산 효율성 | 수동 로딩 및 언 로딩, 저속 및 저출력 |
자동 순환 공급, 효율성이 크게 향상된 연속 생산
|
| 인건비 | 노동집약도가 높아 전담 작업자가 필요함 |
한 명의 작업자가 여러 대의 기계를 관리하여 인건비와 인건비를 절감합니다.
|
| 다이커팅 정확도 | 오류가 크고 품질이 불안정한 수동 정렬 |
지능형 자동 위치 지정, 정확한 등록 및 높은 제품 일관성
|
| 기계 조정 및 플레이트 교환 | 순수한 수동 조정, 복잡한 작동 및 시간 소모적 |
지능형 조정, 효율적인 플레이트 교체를 위한 신속한 공압 플레이트 잠금, 설정 시간 20분.
|
| 운영실적 | 심한 진동, 평균적인 안정성 및 높은 고장률 |
저진동, 컴팩트한 구조, 안정적인 성능으로 안정적인 작동
|
| 안전 보호 | 운영 위험이 높은 기본 보호 |
더 높은 작동 안전성을 위한 안전 인터록 장치 내장
|
| 종합적인 비용 | 초기 구매 비용은 낮지만 장기적으로 노동력 소모가 높음 |
초기 투자는 높지만 장기적인 비용 절감, 효율성 향상 및 수익 증대
|
|
모델
|
LY-DS650 |
|
다이 커팅
|
플랫 프레싱 |
|
최대 용지 공급 크기
|
900*640mm |
|
최소 용지 공급 크기
|
250*400mm |
|
최대 다이 커팅 크기
|
890*630mm |
|
최대 절단 압력
|
125T |
|
가공 가능한 종이
|
300g ≤ 그레이보드 ≤ 2200g |
|
정밀 최대 기계 속도
|
1700-1770회/시간 |
|
피드 스택의 최대 높이
|
1280mm |
|
수신 스택 소스의 최대 높이
|
1270mm |
|
원천
|
380V |
|
주 모터 동력
|
7.5KW |
|
총 전력
|
10KW |
|
전체 중량
|
4.5톤 |
|
전체 치수
|
3300*1650*2300mm |
