원래 장소:
중국
브랜드 이름:
Lishunyuan
인증:
CE
모델 번호:
LY-RK03-1113
LY-RK03-1113 절단 시스템
LY-RK03-1113은 비금속 유연한 재료를 위한 노다이 절단기로서 포장 및 인쇄 샘플 제작과 소량 생산을 위해 설계되었습니다. 절단, 주름잡기, 홈파기 및 하프컷 기능이 통합되어 있습니다. 서보 제어 시스템, ±0.05mm 정확도, 50mm 절단 두께로 그레이보드, 골판지, EVA, 폼과 같은 재료를 지원합니다. 자동 도구 설정, CAD/AI/DXF 파일 지원 및 내장 진공 시스템이 특징입니다. 소규모 배치 생산에 이상적입니다.
포장 및 인쇄 산업에서 샘플 제작과 소규모 배치 맞춤형 생산을 위해 특별히 설계되었습니다.
이 기계는 고급 서보 제어 시스템을 갖추고 있으며 다이커팅 금형이 필요하지 않습니다.
기계적 세부사항
|
|
일체형 강철 프레임은 두꺼운 고탄소강으로 용접되어 장기간의 고속 작동에도 변형이나 진동이 발생하지 않습니다. 안정적인 기계적 성능을 제공하여 절단 정확도와 기계 수명을 보장합니다.
|
|
|
재료 크기에 따라 진공 영역을 지능적으로 활성화하여 더 강력하고 균일한 고정을 제공하고 시트 평탄도를 크게 향상시키는 내장형 흡입 시스템입니다. 가장자리 들림 및 이동을 방지하며 얇은 보드와 두꺼운 보드 모두에 적합합니다.
|
|
|
3개의 독립적으로 구동되는 작업 헤드를 사용하면 여러 도구가 지속적으로 작동할 수 있으며 도구는 모듈 간에 상호 교환이 가능합니다. 따라서 하나의 기계로 절단, 주름 잡기, 홈 파기 및 플로팅 작업을 처리합니다. 최대 절단 두께가 50mm인 이 기계는 골판지, 회색 보드, 판지, 얇은 폼, 가죽 및 기타 시트 재료와 호환되어 일상적인 샘플 제작 요구 사항을 충족합니다.
|
|
|
자동 공구 세팅 시스템이 내장되어 있어 공구 교환 후 원터치 자동 세팅 및 길이 보정이 가능하므로 수동 교정이 필요하지 않습니다. 이는 높은 정밀도로 빠른 전환을 보장합니다. 고정밀 서보 구동 전송 시스템은 최대 ±0.05mm의 절단 정확도를 제공하고 깨끗하고 버(burr) 없는 가장자리를 생성합니다.
|
|
|
CAD, AI 또는 DXF 파일을 직접 가져와 한 번의 클릭으로 절단 경로를 생성할 수 있으므로 기계가 학습 곡선 없이 복잡한 형상을 절단할 수 있습니다.
|
|
주요 구성 요소는 먼지와 이물질로부터 보호되므로 고장률이 낮고 일상적인 유지 관리가 간단합니다. 또한 낮은 에너지 소비로 환경 친화적이고 비용 효율적인 작업이 보장됩니다. 지능적인 경로 최적화를 통해 빠른 처리가 가능하고 샘플 제작 주기가 단축되며 고객 샘플 요청에 신속하게 대응할 수 있습니다.
|
|
|
1.그루빙(V/U-Groove) V/U 홈 가공 전환 가능, 강성 및 연질 재료용 원스텝 성형.
|
|
|
2. 하프 컷 다이 커팅 하프 컷 다이 커팅, 쉽게 찢어지고 연결되는 부분에 대해서만 상단 레이어를 자릅니다.
|
|
|
3.크래싱 주름이 균일하고 접을 때 갈라지거나 주름이 생기지 않습니다.
|
|
|
4. 풀 컷 다이 커팅 금형이 필요하지 않으며 정밀한 전체 절단이 가능하며 소규모 배치 샘플링에 적합합니다. 얇은 종이에도 구김이 없고, 두꺼운 종이에도 가장자리가 터지지 않는 고정밀 커팅이 가능합니다.
|
|
|
5.EVA 절단 특수 붙지 않는 커터, 부드럽고 깨끗한 EVA 커팅.
|
|
|

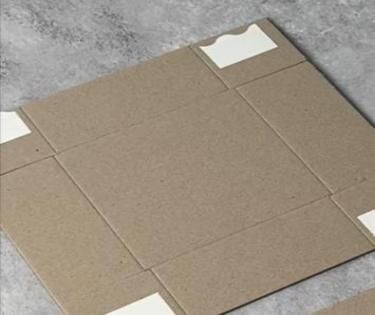

6.골판지 절단 상자 구조를 정확하게 재현하기 위한 절단, 주름 및 슬롯이 통합되어 있습니다.
|
|
|
7.접착 라벨 절단 라이너는 그대로 두고 겉지와 접착층만 절단하는 정밀 제어 깊이 다이커팅입니다.
|
|
|

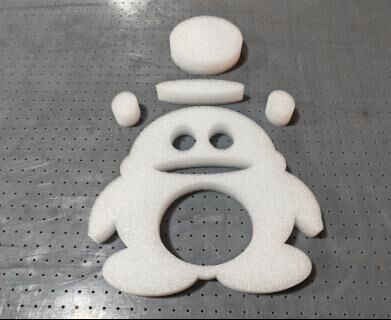

8. 폼 절단 복잡한 윤곽 형상의 고정밀 절단이 가능하며 다양한 포장 삽입물 처리에 적합합니다.
|
|
명세서 |
|
|
최대일하고 있는 속도 |
1500mm/초 |
|
최대 절단 속도 |
1200mm/초 |
|
일하고 있는정확성 |
±0.05mm |
|
작품의 사고방식 |
50mm |
|
효과적인 작업 크기 |
엘1100mm*W1300mm |
|
전원공급장치 |
380V±10% |
|
총 전력 |
5.5KW |
|
기계 차원 |
엘2100*W2480*시간1200mm |
문의사항을 직접 저희에게 보내세요
